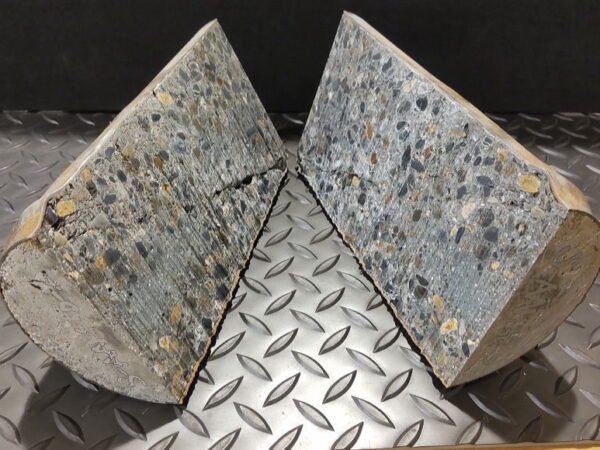

コンクリート充填鋼管ウォータージェット切断加工事例
| 加工材 | ：コンクリート充填鋼管 |
| 寸 法 | ：φ120mm・φ74mm×240mm |
| 加工内容 | ：任意指定箇所分割切断加工 |
| 加工時間 | ：約100分 |
| 主な業界 | ：建築、施工、工事、建材、設計、研究、開発等 |
薄板鋼管内にコンクリートを充填した試験体に
圧力を加え圧縮強度及び耐久性等の検証の為
試験体に他の圧力がかからない方法で内部検証をする為
ウォータージェット切断での任意位置分割依頼でした。

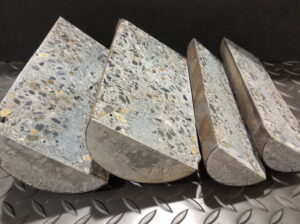

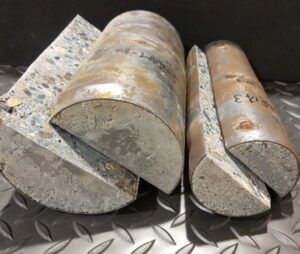

分割切断後に崩れて欠損する可能性がありましたので、
予想される空隙箇所では特に低速切断で慎重に作業。
試験体コンクリートの強度も非常に高く、
圧力試験時に既に破壊されている箇所以外は
層間剥離や大きな欠損箇所も無く無事切断。
スムーズに検証出来たと評価頂き、
他の評価試験体の抽出や切断もご依頼頂く予定です。
ウォータージェット切断の「熱影響を与えず」「低負荷で切断できる」
特性が、試験体の検証に大きく貢献した事例です。
