トレイルランシューズの内部検証ウォータージェット切断加工

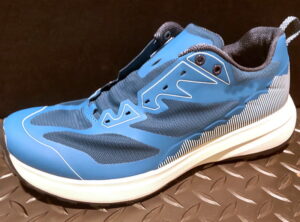

加工対象	：トレイルランシューズ
主な構成	：アッパーメッシュ、補強樹脂パーツ、クッションフォームソール、ラバーアウトソールなど
加工内容	：内部構造の断面露出および積層・接着状態の目視検証のための精密切断加工
サイズ	：26㎝
特　徴	：硬度差のある複合素材への対応、熱影響ゼロ、内部ストレスフリー、断面目視検証

不整地や山道などの過酷な環境を安全かつ快適に走るため、ロード用とは異なる
「守る」「掴む」「安定させる」ための特殊な構造で作られた、
高耐久・高通気・高クッション・高安定性を備えた高機能なトレイルランシューズに対し、
内部構造の検証を目的とした切断加工を実施しました。
なお、締め付け前の状態ではシューズとの密着度が低いシューレース部分については、
切断時に予め除去した上で加工を行っております。

トレイルランシューズ内部検証ウォータージェット切断

【当社のソリューション】
硬度差の異なる多様な繊維・樹脂・ラバー素材が立体的に複合している
高機能シューズの内部検証においては、
機械的な刃物や熱による切断手法では素材のめくれや変形を引き起こしてしまいます。
また空洞部分が大きい為当社では、高度なセッティング
および最適な切断速度設定と、
ウォータージェットカッティングを高度に融合させ、最適な切断環境を実現しています。

加工ノウハウ（セッティング・切断速度設定）:
柔軟なメッシュ素材から高硬度なソールに至るまで、
硬度差の大きな異種素材が複雑に積層された構造に対し、
破断や剥離を防ぐ最適なセッティングを構築するとともに、
素材の特性に応じた最適な切断速度設定を行うことで、
内部の層構造や接着状態を乱すことなく正確に露出させます。
また、極めて柔らかい素材で内部に空洞が含まれる構造部については、
独自の特殊セッティングを施すことで、
ジェットの飛散による内部損傷を未然に防ぎながら切断を行います。

高圧ウォータージェット（ハードウェア）:
熱影響を一切与えない非熱切断により、
摩擦熱による樹脂やスポンジ素材の融解・変形を徹底的に排除します。
熱変形や組織変化を懸念することなく、
シューズの緻密な内部構造をありのままの状態で正確に検証することが可能です。

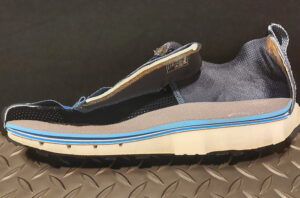

トレイルランシューズ内部検証ウォータージェット切断

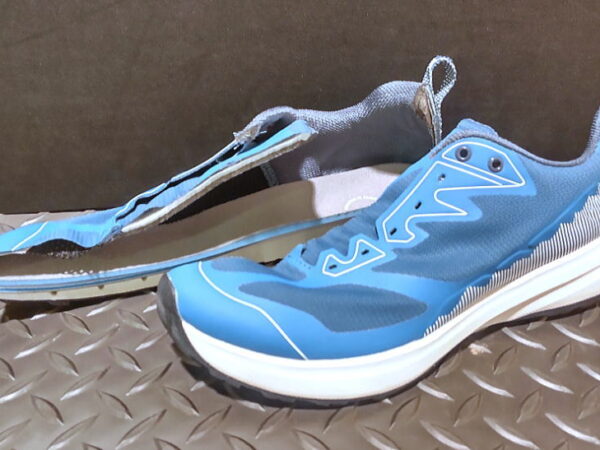

画像でご覧いただける通り、柔らかい布地・メッシュからクッション層、
硬いソール部分に至るまで、質感や硬度が全く異なる複合素材でありながら、
摩擦熱による溶解や刃物の引っかかりによる毛羽立ちを起こすことなく、
非常にクリアでシャープな断面を露出させることができました。
内部の積層構造やクッションの配置状態を目視で正確に検証できるため、
製品評価や解析における信頼性の高いデータ取得を強力にサポートいたします。
